Schublade selber bauen: Holzschubladen nach Maß

Bauanleitung: Schublade selber bauen

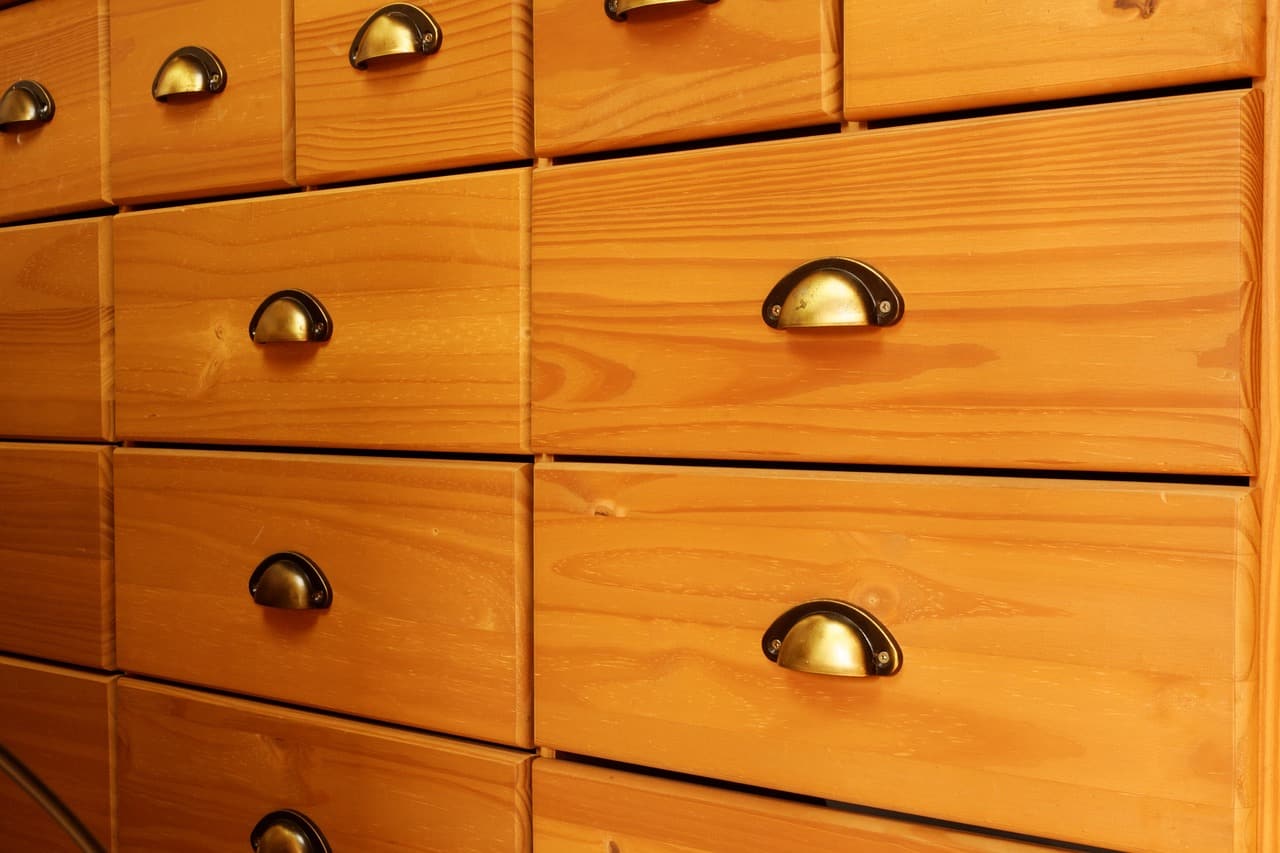

Bauanleitung: Schublade selber bauen Bild von Bruno Glätsch auf Pixabay

Eine Schublade gehört zu den Möbelbauteilen, die man mit etwas handwerklichem Geschick selber bauen kann. Die folgende Bauanleitung zeigt, wie Sie eine Schublade selber bauen können. Die Bauanleitung für die Schublade ist nicht mit Maßen versehen, da jeder Schublandenschrank andere Abmessungen hat.


Werbung

Die Maße für die Schublade berechnen:

Wer nach Maß eine Schublade selber bauen will, der kann die Abmessungen für die einzelnen Bauteile einfach selber berechnen. Wenn die Schublade eine Länge von 600 mm und eine Breite von 500 mm haben soll und die Materialstärke 20 mm beträgt, dann haben die dazu benötigten Bauteile folgende Maße:

  • Die Breite des Schubladenbodens wird folgendermaßen berechnet: Gesamtbreite – 2x Materialstärke. D.h. 500 mm -2x 20 mm = 460 mm
  • Die Länge des Schublandenbodens wird analog berechnet: Gesamtlänge – 2x Materialstärke. D.h. 600 mm – 2x20mm = 560 mm. Der Boden der Holzschublade hat also die Maße 560 mm x 460 mm.
  • Die Rahmenteile für die Schublade haben dementsprechend folgende Maße: Seitenteile: Länge 600 mm. Die Front und Rückplatte hat eine Länge von 500 mm. Die Höhe der Schublade kann frei gewählt werden und entspricht der Höhe der Rahmenteile.

Werkzeug und Material zum Schublade selber bauen:

Die folgenden Werkzeuge und Materialien sollten Sie zum Schublade bauen zusammenstellen:

Werkzeug

Material

Handkreissäge oder TischkreissägeHolzleim
BohrmaschineSchleifpapier
Schleifklotz oder SchwingschleiferGrundierung
DübelgerätHolzlack
Maßband und WinkeleisenHolzbretter zum Bau der Schublade

Anleitung: Schublade selber bauen – einen Schubkasten aus Holz bauen

Bauanleitung Schublade: Dübelschema

Bauanleitung Schublade selber bauen: Dübelschema
Schublade selber bauen: Dübelschema

Werbung

Die Bauteile auf die erforderlichen Maße zusägen:

Als Nächstes müssen die einzelnen Bauteile für die Schublade auf das erforderliche Maß zugeschnitten werden. Dazu kann man eine Handkreissäge mit Anschlag oder besser noch eine Tischkreissäge verwenden. Wichtig bei zurecht Schneiden der Bauteile ist, dass alle Schnitte senkrecht und exakt ausgeführt werden.

Die Griffmulde aussägen:

Falls in die Frontplatte der Schublade eine Griffmulde gesägt werden soll, so wird diese Arbeit ebenfalls jetzt ausgeführt. Zum Aussägen der Griffmulde kann man eine Stichsäge verwenden. Als Radius für die Griffmulde kann man einen Unterteller verwenden, den man an der gewünschten Stelle auf der Frontplatte ansetzt und dann den Umriss anzeichnet.

Schublade selber bauen: Die Bauteile schleifen:

Nachdem alle Bauteile der Holzschublade auf Maß zurecht geschnitten wurden, müssen diese noch verschliffen werden. Zum Verschleifen der Bauteile verwendet man zuerst Schleifpapier mit 80 iger Körnung, dann 120 iger und zum Schluss 180 iger Körnung.

Die Bauteile zusammenbauen:

Als nächstes müssen alle Teile entsprechend der neben stehenden Bauanleitung mit einander verbunden werden. Die einzelnen Teile werden nicht verschraubt, sondern mit Holzdübeln miteinander verbunden und dann verleimt. Die Löcher für die Holzdübel müssen entsprechend der nebenstehenden Bauanleitung vorgebohrt werden. Wichtig beim Bohren ist, dass die Bohrlöcher mit dem Gegenstück genau in der Flucht liegen. Am besten man verwendet zum Bohren ein Handdübelgerät. Beim Bohren der Seitenteile muss man darauf achten, dass man diese nicht durchbohrt, da die Holzdübel unsichtbar bleiben sollen. Bei einer Materialstärke von 20 mm sollte die Bohrtiefe 15 mm nicht übersteigen. Damit man nicht zu tief bohrt, kann man ein Klebeband um den Bohrer kleben, dass als Markierung dient.


Werbung

Bauanleitung: Schublade selber bauen – Dübelschema für die Frontplatte

Bauanleitung Schublade: Dübelschema für Frontplatte
Bauanleitung Schublade: Dübelschema für Frontplatte

Die Holzdübel in die Dübellöcher einleimen:

Nach dem Bohren der Dübellöcher werden die Holzdübel in die Bodenplatte der Schublade eingeleimt. Die restlichen Dübel werden nun in der Rückseite und der Frontplatte der Schublade eingeleimt. Nun bestreicht man die Flanken der Seitenteile mit Holzleim und fügt die einzelnen Bauteile der Schublade entsprechend der Bauanleitung zusammen. Es ist ratsam, die Bauteile mit Schraubzwingen oder einem Spanngurt zu sichern, bis der Holzleim getrocknet ist.

Die Schublade verschleifen:

Nach dem Trocknen des Holzleimes wird die Schublade nochmals verschliffen, damit eventuelle Überstände beseitigt werden. Die Kanten kann man mit dem Schleifpapier etwas abrunden.


Werbung

Die Schublade grundieren und Lackieren:

Zum Schluss ist es empfehlenswert, die Schublade mit Klarlack oder farbigem Lack zu lackieren. Damit man ein absolut glatte Oberfläche erhält, sollte man die Holzschublade vorher mit einem Schleifgrund grundieren. Nach dem Trocknen des Schleifgrundes wird die Schublade dann mit Schleifpapier (Körnung 240) nochmals verschliffen. Dann kann man den Lack mit einem Pinsel auftragen.

Schublade selber bauen mit Vollauszugschienen

Bei älteren Schränken oder Kommoden gleiten die Schubladen in der Regel in den Schubladenfächern. Dies hat zur Folge, dass die Reibung zwischen der Schublade und dem Schubladenfach recht groß ist. Dies führt dazu, dass die Schubladen schwergängig laufen. Häufig verkannten die Schuladen in dem Schubladenfach. Wenn Sie vor haben eine neue Kommode zu bauen, so sollten Sie die Schubladen mit Vollauszugsschienen ausstatten. Vollauszugsschienen ermöglichen ein sehr leichtes gleiten beim Öffnen und Schließen der Schubladen. Zudem können die Schubladen bei Verwendung eines Vollauszugsystems nicht mehr verkannten.

Hinweis: Wenn Sie Schubladen selber bauen wollen, so sollten Sie die Breite der Schienen beim Bau berücksichtigen. Die Schublade wird daher um ca. 2 cm schmäler als eine Schublade ohne Vollauszugschienen. An den Seiten entsteht zudem ein Spalt, den Sie durch eine größere Schubladenblende kaschieren können.



Tipp für fortgeschrittene Heimwerker:

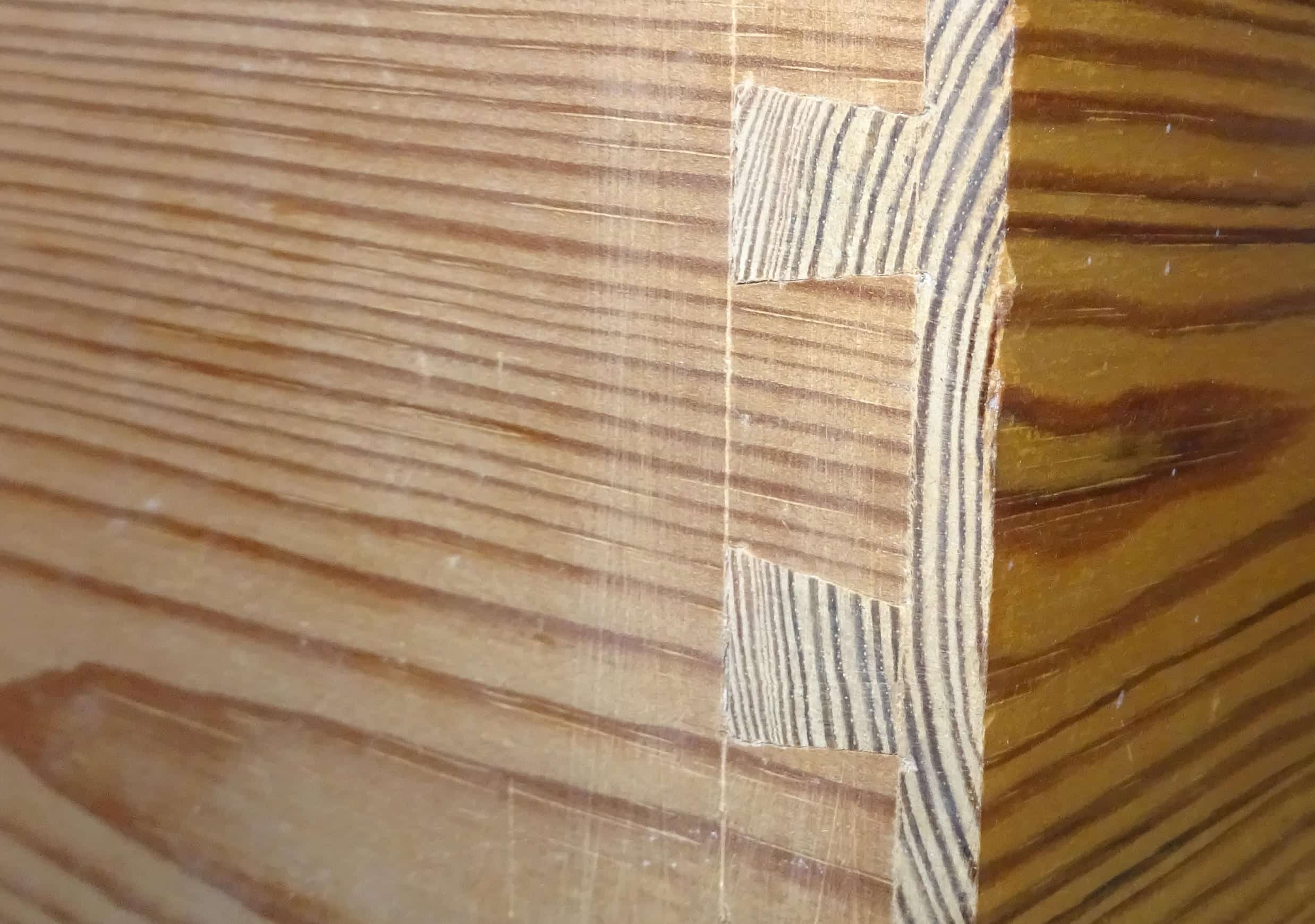

Schublade mit Schwalbenschwanzverbindung
Schublade mit Schwalbenschwanzverbindung

Besonders schön wirken Schubladen, deren Bauteile mit einer Schwalbenschwanzverbindung zusammengefügt sind. Insbesondere wenn Sie eine alte Schublade in einem antiken Schrank oder einer Kommode ersetzen wollen, sollten Sie sich diese Arbeit machen, damit die Schublade authentisch wirkt. Allerdings erfordert die Herstellung von Schwalbenschwanzverbindungen sehrt viel Erfahrung. Die Schwalbenschwanzverbindungen müssen sehr exakt ausgesägt bzw. ausgefräßt werden. Deshalb sollten nur versierte Heimwerker auf diese aufwendige Herstellungsvariante wählen.

Hinweis: Zum Schublade selber bauen mit Schwalbenschwanzverbindungen sollten Sie eine Fräse mit einem speziellen Aufsatz zum Fräsen von Schwalbenschwanzverbindungen verwenden.



Fazit: Schublade selber bauen

Mit etwas handwerklichem Geschick ist es gar nicht so schwer, eine Schublade selber zu bauen. Wichtig ist, dass Sie alle Bauteile exakt zurecht sägen, da es beim Eigenbau einer Schublade auf Präzision ankommt, damit die Schublade leicht gleitet und nicht verkantet. Die Bohrlöcher für die Holzdübel sollten Sie unbedingt mit einem Dübelgerät bohren, damit diese exakt senkrecht verlaufen.
