Fenster einstellen: Anleitung und Werkzeug



Fenster einstellen
Fenster einstellen

In den meisten Gebäuden werden heute Dreh-/Kippfenster eingebaut. Bei diesem Fenstertyp läßt sich sowohl der Anpressdruck, die Kippfunktion als auch die Position des Fensters im Fensterrahmen einstellen. Eine korrekte Einstellung der Kippkenster ist zum Einen wichtig, damit keine Zugluft eindringen kann. Zum Anderen beeinflußt die Fensterjustierung auch die Lebensdauer. Versierte Heimwerker können selber  mit der richtigen Anleitung die Fenster einstellen.


Werbung

Eine fehlerhafte Einstellung der Fenster ist an folgenden Punkten zu erkennen:

  • Fenster lassen sich nicht mehr exakt schließen, so dass Zugluft eindringt. Im Winter führt dies unweigerlich zu höheren Heizkosten.
  • Der Fenstergriff lässt sich nicht mehr korrekt in die Ausgangsposition zurückdrehen.
  • Der Fensterflügel muss angehoben oder gesenkt werden, damit man dieses in die vorgesehene Position bringen kann.
  • Oft lässt sich das Fenster nur noch mit einem Ruck öffnen.
  • Der Fensterflügel schleift beim Öffnen und Schließen am Fensterrahmen



Funktionsweise und Aufbau von Dreh-/Kippfenstern

Fenster richtig justieren

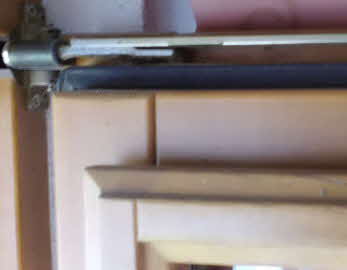

Fenster richtig justieren: Scherenlager

Bevor man mit der Arbeit beginnen kann, ist es ratsam, sich mit der Funktionsweise von Dreh-/Kippfenstern vertraut zu machen. Ein Dreh- Kippfenster ist aus den folgenden Komponenten aufgebaut, die für eine korrekte Fenstereinstellung aufeinander abgestimmt werden müssen.

  • Der Drehgriff, mit dem sich das Kippfenster in die gewünschte Position bringen lässt. Der Drehgriff befindet sich auf der Seite des Schließzapfens.
  • Der Verschlusszapfen, der sich an der Griffseite befindet, ist bei Sicherheitsfenstern als sogenannter Pilzzapfen ausgebildet. Sicherheitsfenster besitzen in der Regel mehrere Pilzzapfen, die sich an unterschiedlichen Fensterseiten befinden können.
  • Das Scherenlager ist oben am Dreh- Kippfenster gegenüber der Griffseite zu finden.
  • Das Ecklager ist an der unteren Fensterrahmenecke, auf der selben Seite wie das Scherenlager, angebracht.

Werbung

Sichtkontrolle vor dem Einstellen der Fenster

Bevor Sie mit dem Fenster Justieren beginnen, sollten Sie die Fenster und vor allem alle beweglichen Teile genau kontrollieren. Falls die Beschläge oder die Gelenke ausgeschlagen sind, so müssen diese ausgetauscht werden. Ein justieren der Fenster ist in so einem Fall nicht möglich. Das Austauschen der Fensterbeschläge sollten Sie einem Fachmann überlassen, da diese Arbeit sehr viel Erfahrung erfordert. Hinweis: Im Rahmen der Sichtkontrolle sollten Sie sich auch einen Überblick über die Einstellmöglichkeiten an Ihrem Fenster verschaffen.

Nun überprüfen Sie, ob das Fenster gerade im Fensterrahmen sitzt. Dazu treten Sie am besten einige Schritte zurück. Auch die Kontrolle mit einer Wasserwaage kann hier hilfreich sein. Falls Sie keine offensichtliche Fehlstellung des  Fensters erkennen können , so öffnen Sie das Fenster und Kontrollieren den Fensterflügel und den Fensterrahmen auf Schleifspuren. Schleifspuren sind ein klares Kennzeichen für eine fehlerhafte Fenstereinstellung.



Beim Einstellen eines Fensters hat man folgende Möglichkeiten

  • Seitliche Einstellung des Fensterflügels
  • Fensterflügel in der Höhe einstellen
  • Fensterflügel – Anpressdruck justieren
  • Fenster und Flügel einstellen

Werkzeug und Hilfsmittel:

Die folgenden Werkzeuge werden zum Fenster einstellen benötigt:

  • Kreuzschraubenzieher
  • Schraubenschlüssel
  • Inbussschlüssel
  • Haushaltsmaschinenöl

Vorbereitungen zum Justieren der Fenster

Tipp: Bevor man mit der Arbeit beginnt, ist es ratsam, alle Schrauben, Bolzen und Lager mit Maschinenöl zu ölen, damit diese sich leichtgängig verstellen lassen. In der Regel werden diese Komponenten über Jahre hinweg nicht geölt, so dass ein Verstellen, ohne diese zu beschädigen, ansonsten kaum möglich ist.


Werbung

Als Nächstes wird das Problem genau identifiziert:

  • Falls der Fensterflügel zum Fenstergriff hin hängt, so kann man dieses Problem durch Absenken des Flügels lösen.
  • Wenn der Flügel hingegen zur am Rahmen befestigten Seite hängt, so muss die Schraube im Flügel so gedreht werden, dass sich dieser anhebt.
  • Sollte das geschlossene Fenster undicht sein, so kann dies am Schließzapfen liegen. Der Schließzapfen ist in der Regel exzentrisch und kann durch Drehen vom Fensterrahmen entfernt oder näher gebracht werden.

Die nachfolgende Tabelle zeigt wie und wo man die fehlerhafte Fenster-Einstellung beheben kann:

Problem

Einstellmöglichkeit

Problem beheben

Die Höhe einstellen: Das Fenster hängt zur Anschlagseiten hin (die Seite an der der Fensterflügel mit dem Fensterrahmen verbunden ist)

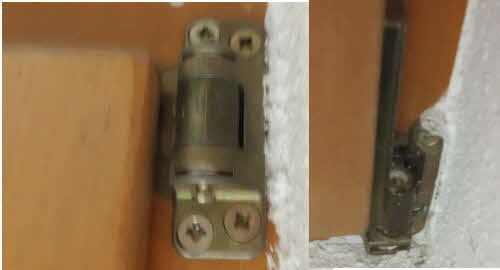

Fenster justieren Ecklager
Fenster justieren: Ecklager

Einstellung am Ecklager

Der Fensterflügel muss am Ecklager angehoben werden.
Die Höhe einstellen: Das Fenster hängt zur Öffnungsseite hinEinstellung am EcklagerDer Fensterflügel muss in diesem Fall abgesenkt werden.
Fenster seitlich justieren: Das Fenster schleift seitlich beim Schließen am Rahmen
Fenster Scherenlager
Fenster Scherenlager

Einstellung über das Ecklager und das Scherenlager

Wenn der Fensterflügel zur Anschlagseite hin bewegt werden soll, so wird dieser oben angehoben und unten abgesenkt. Soll der Flügel in Richtung Öffnungsseite hin bewegt werden, so wird dieser unten angehoben und oben abgesenkt.
Den Anpressdruck einstellen: Der Fensterflügel wackelt und schließt nicht dicht
Fenster einstellen: Schliesszapfen
Fenster Schließzapfen

Einstellung am Schließzapfen

Der exzentrische Schließzapfen kann durch Drehen zum Fensterrahmen hin oder weg bewegt werden. Somit können Sie den Anpressdruck einstellen.

Schrittweise Anleitung zum Fenster einstellen:

Bei der Einstellung des Fensterflügels sollte man immer darauf achten, dass dieser oben, unten, rechts und links exakt in den Rahmen passt. Dazu sind verschiedene Einstellschrauben montiert, die eine diagonale und parallele Verstellung des Fensterflügels ermöglichen.

Den Fensterflügel seitlich justieren:

In der Regel befindet sich am Scherenlager oder am Scherenarm eine Schraube, mit der man das Fenster seitlich einstellen kann. Wird der Flügel mit der Einstellschraube nach oben gedreht, so wird dieser dabei zur Lagerseite gezogen. Wird die Einstellschraube am Scherenlager bzw. am Scherenarm anders herum gedreht, so wird der Fensterflügel zur Griffseite gezogen. Dabei wird die Einstellschraube am Ecklager entsprechend der Bewegung des Fensterflügels eingestellt.

Das Fenster oben und unten (Höhe) einstellen (Paralleleinstellung):

Falls der obere oder untere Abstand zwischen dem Rahmen und dem Fensterflügel nicht stimmt, braucht man nur den Flügel anheben oder absenken. Das Anheben oder das Absenken des Fensterflügels kann über eine Einstellschraube am Ecklager bewerkstelligt werden. In der Regel handelt es sich bei dieser Schraube um eine Inbusschraube, die sich im Rahmen des Fensterflügels befindet. Mit einem Inbusschlüssel kann man durch Drehen die gewünschte Höhe des Flügels problemlos einstellen.


Werbung

Den Anpressdruck am Fenster einstellen:

Der Anpressdruck kann über den exzentrischen Schließzapfen eingestellt werden. Der Schließzapfen besitzt einen Inbus, der sich mit einem Inbusschlüssel verstellen lässt. Durch Drehen der Exzenterschraube kann der Anpressdruck des Fensters eingestellt werden. Da man das Ergebnis bei der Einstellung nicht sehen, sondern nur fühlen kann, sollte man diese Arbeit sehr vorsichtig durchführen. Es ist daher ratsam, den Anpressdruck jeweils nach einer viertel Umdrehung zu überprüfen. Der Anpressdruck sollte so eingestellt sein, dass sich das Fenster ohne allzu große Kraft vollständig schließen lässt. Der Fenstergriff muss sich bei geschlossenem Fenster exakt in seiner vorgesehenen Position befinden. Es ist außerdem darauf zu achten, dass der Anpressdruck umlaufend gleich groß ist.

Fenster einstellen: Kosten

Wenn man das justieren der Fenster nicht selber durchführen kann oder will, so sollte man für die Fenstereinstellung mit Kosten von 10 – 15 Euro pro Fensterflügel kalkulieren. Zu diesen Kosten kommen natürlich noch die Fahrkosten für den Handwerker hinzu. In jedem Fall können Sie durch eine richtige Einstellung der Fenster Kosten sparen, da durch Zugluft sehr viel Wärmeenergie verloren geht. Zudem erhöht eine korrekte Einstellung der Fernster die Lebensdauer, was ebenfalls Kosten einspart.

Die Fensterdichtungen kontrollieren

Bei den Einstellarbeiten ist es ratsam, auch gleich die Fensterdichtungen zu kontrollieren. Häufig sind schadhafte Dichtungen die Ursache für undichte Fenster. Beschädigte Dichtungen können auch dafür verantwortlich sein, dass die Fenster nicht richtige schließen. Beim Kauf einer neuen Fensterdichtung sollte man ein Stück von der alten Dichtung mitnehmen, da es eine Vielzahl unterschiedliche Dichtungsprofile gibt. Hinweis: Wenn beim Austausch eine Dichtung in falscher breite oder Stärke verwendet wird, so kann das Fenster unter Umständen noch undichter werden als zuvor. Auch wenn Fensterdichtungen von Drittherstellern angeboten werden, so ist es in der Regel am Besten eine originale Dichtung zu verwenden, da diese eine optimale Passung gewährleistet.



Tipps und Hinweise:

Mit Sicherheit sind nicht alle Fenster gleich aufgebaut. Deshalb sollte man immer die Herstellerhinweise bei der Fenstereinstellung befolgen. Nach dem Justieren ist es empfehlenswert, alle beweglichen Beschlagteile einzuölen oder einzufetten, damit sich diese leicht bewegen lassen.

Hinweis: Die Anleitung oben zum Fenster einstellen ist für moderne Fenster geeignet. Die heutigen Fenster verfügen in der Regel über ein Ecklager, ein Scherenlager, einen oder mehrere Schließzapfen und über einen Drehgriff. Ältere Fenster sind häufig anders aufgebaut. Die Beschläge sind hier häufig in den Fenstern nicht integriert. Derartige Fenster sollte man daher besser durch einen Fachmann einstellen lassen, da diese Arbeit sehr viel Erfahrung voraussetzt.
